imgboxbg

锌盾冷喷锌的迭代

锌盾

锌盾高性能冷喷锌双重防护机理

冷喷锌技术,是现有防腐技术中为数不多的可实现阴极保护和屏障保护相结合的技术。



企业优势

阴极保护

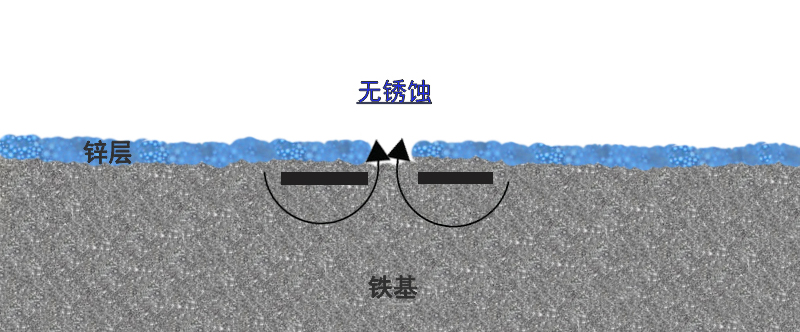

牺牲阳极是阴极保护的重要手段之一,采用牺牲阳极法对钢铁构件实现阴极保护。锌是牺牲阳极法常用的阳极材料,锌的标准电极电位为-0.76V,较铁的-0.44V活泼。当锌涂覆在钢铁基材上,锌会被优先腐蚀释放岀电子流向钢铁,从而保护钢铁基材不受腐蚀。锌盾冷喷锌采用超纯超微细锌粉搭配专用导电性融合剂,具有更优异的阴极保护性能。



企业优势

屏蔽保护

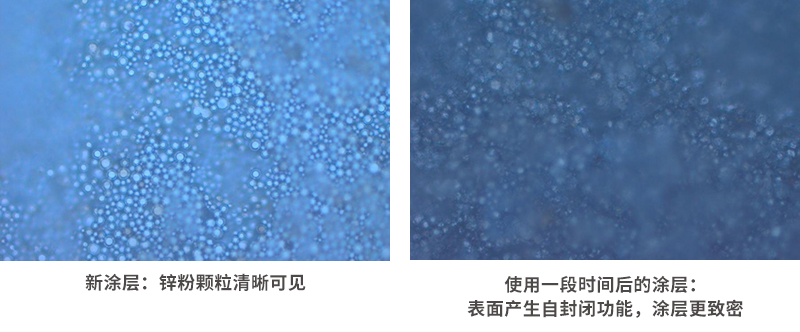

暴露于环境当中的锌层,随着时间变化会逐渐与环境中的水、空气等腐蚀反应,生成稳定的碱式碳酸锌(俗称白锈)。该腐蚀产物填充于锌粉间隙之间,使得冷喷锌涂层更加致密,进一步阻挡、屏蔽腐蚀介质的侵蚀,冷喷锌涂层具有自封闭功能。



锌盾冷喷锌的优势

企业优势

长效防腐

阴极保护+屏障保护双重保护作用,耐盐雾可达5000h以上,轻松实现25年以上长效防腐;



企业优势

附着力强

研发的融合剂技术解决了高锌粉含量(干膜锌含96%以上)的附着难题,4%质量分数的融合剂可以牢固粘结24倍自身重量的锌粉,并使锌粉与底材结合,附着力高达5-10MPa;



企业优势

配套性好

既可单层使用,也可与封闭漆、面漆、锌铝涂料等组成两层或三层配套体系,满足客户对长效保护和装饰美观的需求;



企业优势

焊缝涂层不开裂不脱落

解决了冷喷锌涂层在焊缝处容易开裂脱落的行业痛点,施工质量有保障;



企业优势

施工方便

单组分,可滚涂、刷涂、空气喷涂、无气喷涂,不沉底不堵枪不堵泵,易于施工;



企业优势

性价比高

与热镀锌、热喷锌相比,环保、成本低,维修方便;

与环氧富锌相比,维修重涂间隔时间长,钢结构全寿命周期防腐费用低。



锌盾冷喷锌实验性能对比

实验性能对比

锌盾

技术指标对比

技术指标对比

发布时间:2021-07-08 15:58:33
项目 热镀锌 电弧喷锌(铝) 锌盾冷喷锌
表面处理要求 酸洗及冲洗 Sa3级 Sa2.5级
施工方式 热浸 电弧喷锌;氧;乙块热喷锌(铝) 刷涂、有气喷涂、无气喷涂、浸涂
施工难易度
现场施工 不能 较困难,有条件限制 方便灵活
能耗
效率 视热镀厂规模 喷枪热镀锌10m²/h;电弧喷锌50 m²/h; 高压无气喷涂机:200-400 m²/h
环境与安全 镀液产生大量剧毒物质、废液、废气 产生严重锌雾、粉尘,引发职业病 不含铅、镉、苯等有害物质。涂装与刷漆 一样,杜绝严重污染。
重涂与维修 难以修改 维修困难,无法重涂

现场涂装效果

锌盾

锌盾冷喷锌经典配套方案

单层方案

优性价比方案,

推荐膜厚:80-120μm



双层方案

冷喷锌+银色金属封闭剂

推荐膜厚:冷喷锌80-120μm,银色金属封闭剂30μm

冷喷锌+锌铝涂料

推荐膜厚:冷喷锌80-100μm,锌铝涂料20-30μm

ZD96-4+粉未涂料

推荐膜厚:zD96-4 60-80μm,粉未涂料60-80μm



三层方案

冷喷锌+封剂剂+氟碳面漆(聚氨酯、聚硅氧烷)

推荐膜厚:冷喷锌60-80μm

封闭剂80-100μm

面漆60-80μm



锌盾冷喷锌现场涂装效果对比

锌盾

使用锌盾冷喷锌修复前,
原钢结构已出现褪色、
粉化严重的情况;

锌盾

修复后,
钢结构被锌盾冷喷锌保护,
形成保护屏障,有效增强使用寿命。

锌盾冷喷锌施工

去油除污

imgboxbg

表面油污应采用专用清洁剂进行低压喷洗或软刷刷洗,并用淡水枪冲洗掉所有残余物,或采用碱液、火焰等处理,并用淡水冲洗至中性。小面积油污可采用溶剂擦洗。



表面预处理

imgboxbg

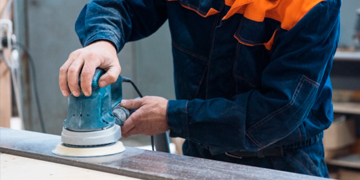

用喷砂或电动工具及手动工具,把表面的锈、凸起、脱落的不良部分去除掉,尤其生锈部分仔细去除,粗糙部分通过焊缝打磨光顺。



 涂料的使用

imgboxbg

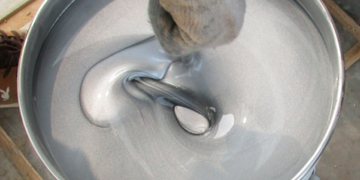

锌盾冷喷锌底漆(ZD96-1)为单组分成品,开桶后需将桶内涂料运用动力工具搅拌均匀,搅拌3分钟以上没有颗粒即可。

按照涂料体积容量的0—5%的比例添加锌盾ZX-01稀释剂,因温度及喷漆泵压力的不同,实际以喷枪可以喷出情况为依据添加稀料。



涂装

imgboxbg

刷涂、辊涂采用不掉毛漆刷和辊芯,采用十字交叉法均匀涂装,保证涂料良好渗透,注意防止流挂及不均匀。

高压无气喷涂建议采用压缩比在1:32左右的喷漆泵,整个设备保证清洁。
喷漆枪嘴建议使用Z型喷嘴,喷幅25cm左右,枪嘴与工件呈90℃垂直,枪距大约为30cm。喷涂次数为2遍,第一遍表干后,喷涂第二道,往复走枪2遍,涂到规定要求的规定膜厚,一道和二道均采取重复十字交差法喷涂。



锌盾冷喷锌工程案例

锌盾

宁波春晓大桥

方案:

1.钢结构外表面:冷喷锌100um+冷喷锌封闭剂120um+氟碳面漆80um;

2.钢梁与砼接触面、拱内爬梯子:冷喷锌80um

锌盾

上海迪士尼

方案:

冷喷锌80um



锌盾

无锡凤翔立交

方案:

1.钢箱梁外表面:冷喷锌80um+冷喷锌封闭剂100um+氟碳面漆80um

钢箱梁内表面:冷喷锌90um.

钢桥与混凝土接触部位:冷喷锌:90um

2、叠合梁钢梁和ES匝道钢箱梁:

钢箱梁外表面、外横隔板:环氧富锌80um,环氧云铁120um,聚硅氧烷面漆100um;

钢箱梁内表面,内横隔板:环氧富锌50um,环氧厚浆漆300um



锌盾

浙江国华宁海电厂二期2×1000MW扩建工程

方案:

冷喷锌80um+冷喷锌封闭剂80um+聚氨酯面漆70um;冷喷锌80um+银色金属封闭面漆20um



锌盾

宁波春晓大桥

方案:

1.钢结构外表面:冷喷锌100um+冷喷锌封闭剂120um+氟碳面漆80um;

2.钢梁与砼接触面、拱内爬梯子:冷喷锌80um

锌盾

上海迪士尼

方案:

冷喷锌80um



锌盾

无锡凤翔立交

方案:

1.钢箱梁外表面:冷喷锌80um+冷喷锌封闭剂100um+氟碳面漆80um

钢箱梁内表面:冷喷锌90um.

钢桥与混凝土接触部位:冷喷锌:90um

2、叠合梁钢梁和ES匝道钢箱梁:

钢箱梁外表面、外横隔板:环氧富锌80um,环氧云铁120um,聚硅氧烷面漆100um;

钢箱梁内表面,内横隔板:环氧富锌50um,环氧厚浆漆300um



锌盾

浙江国华宁海电厂二期2×1000MW扩建工程

方案:

冷喷锌80um+冷喷锌封闭剂80um+聚氨酯面漆70um;冷喷锌80um+银色金属封闭面漆20um



无锡华东锌盾科技有限公司

总部联系电话:

商务热线:

0510-85626101

E-mail:

地址:

无锡滨湖区高浪东路999号外创大厦9层

Copyright © 2021 无锡华东锌盾科技有限公司     京ICP证000000号   公安备案号32021102000961

搜索
Search
搜索
Search
