锌盾四款石墨烯锌创新产品

ZD6310-Z850

石墨烯材料：普通石墨烯

包装规格：32+3KG

质量固含：≥80%

推荐防腐环境：C3/C4

ZD6310-Z4600

石墨烯材料：普通石墨烯

包装规格：32+3KG

质量固含：≥80%

推荐防腐环境：C4/C5

石墨烯材料：纯薄石墨烯

包装规格：30+3KG

质量固含：≥80%

推荐防腐环境：C5/CX

石墨烯材料：水性石墨烯

包装规格：22.5+7.5KG

质量固含：≥80%

推荐防腐环境：C4/C5

锌盾高性能冷喷烯锌优势

优势一

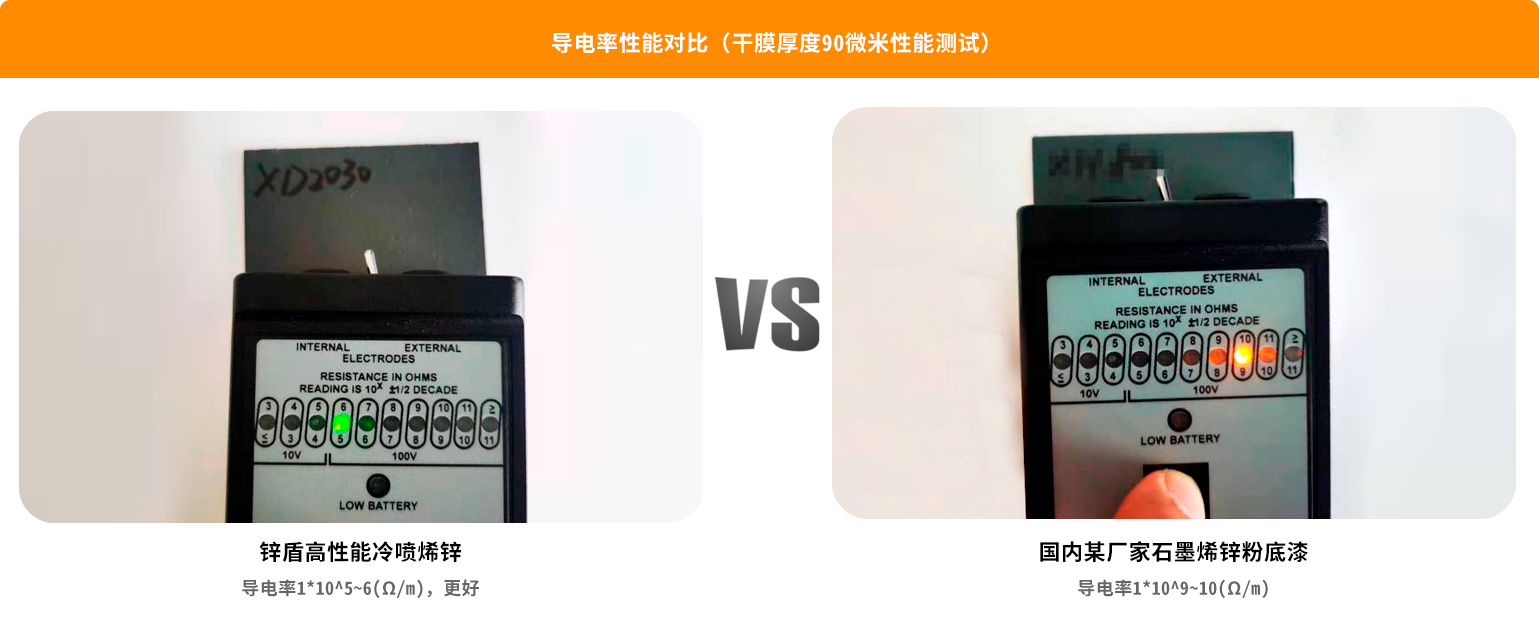

防耐盐雾4500h以上，电阻率达到1*10^5~6(Ω/m)，各种防腐环境下保持25年以上长效防腐；

优势二

VOC含量≤340g/L，绿色环保；

优势三

涂布率高，60 μm膜厚理论涂布率达到 4.7M^2/KG比80%富锌涂料节省15%以上用量；

优势四

施工友好，配套成熟，附着力高且稳定；

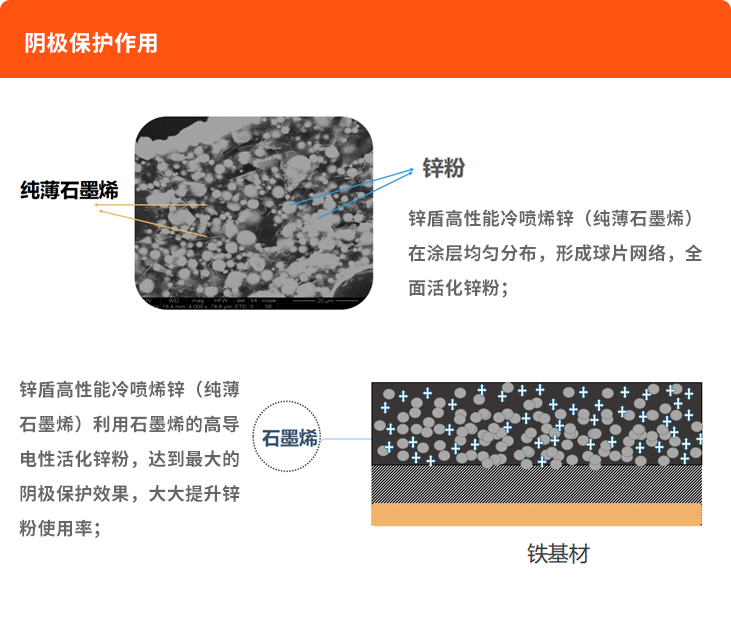

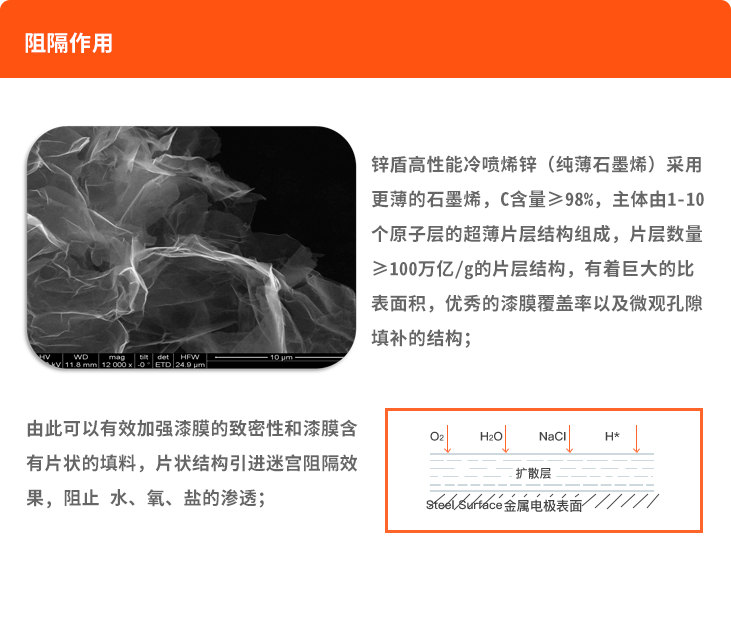

锌盾高性能冷喷烯锌防护机理

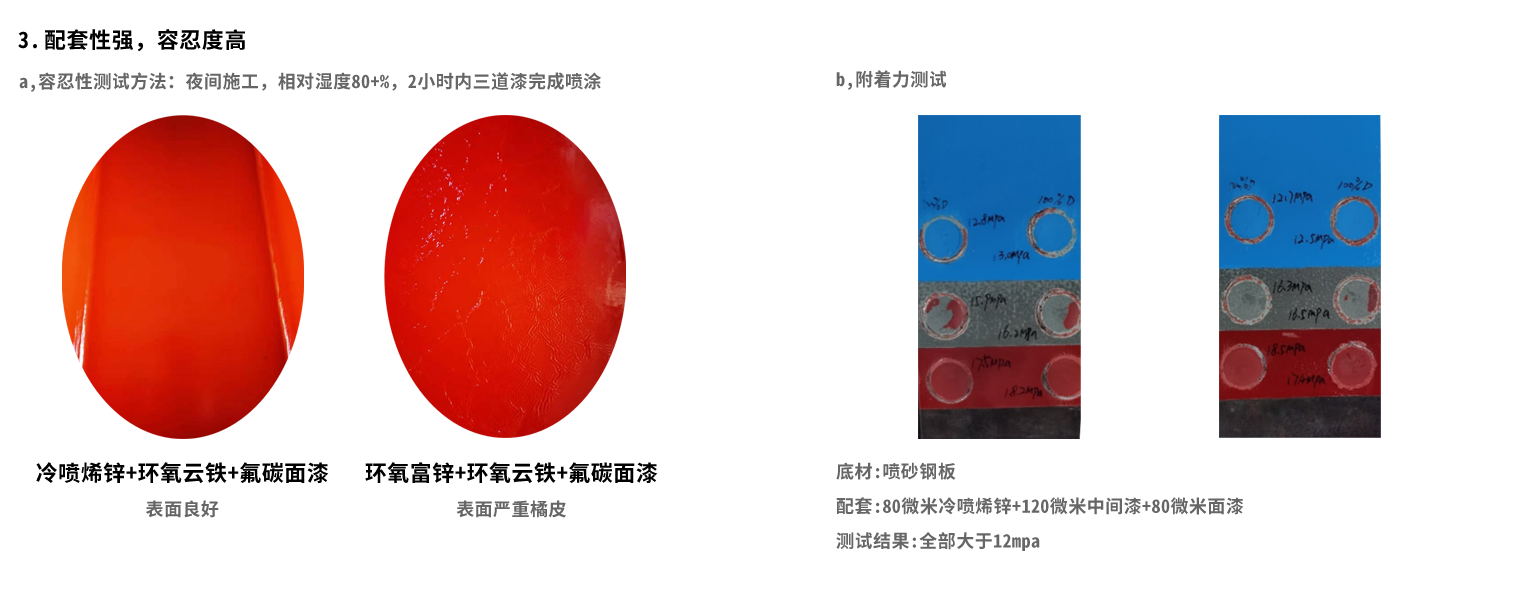

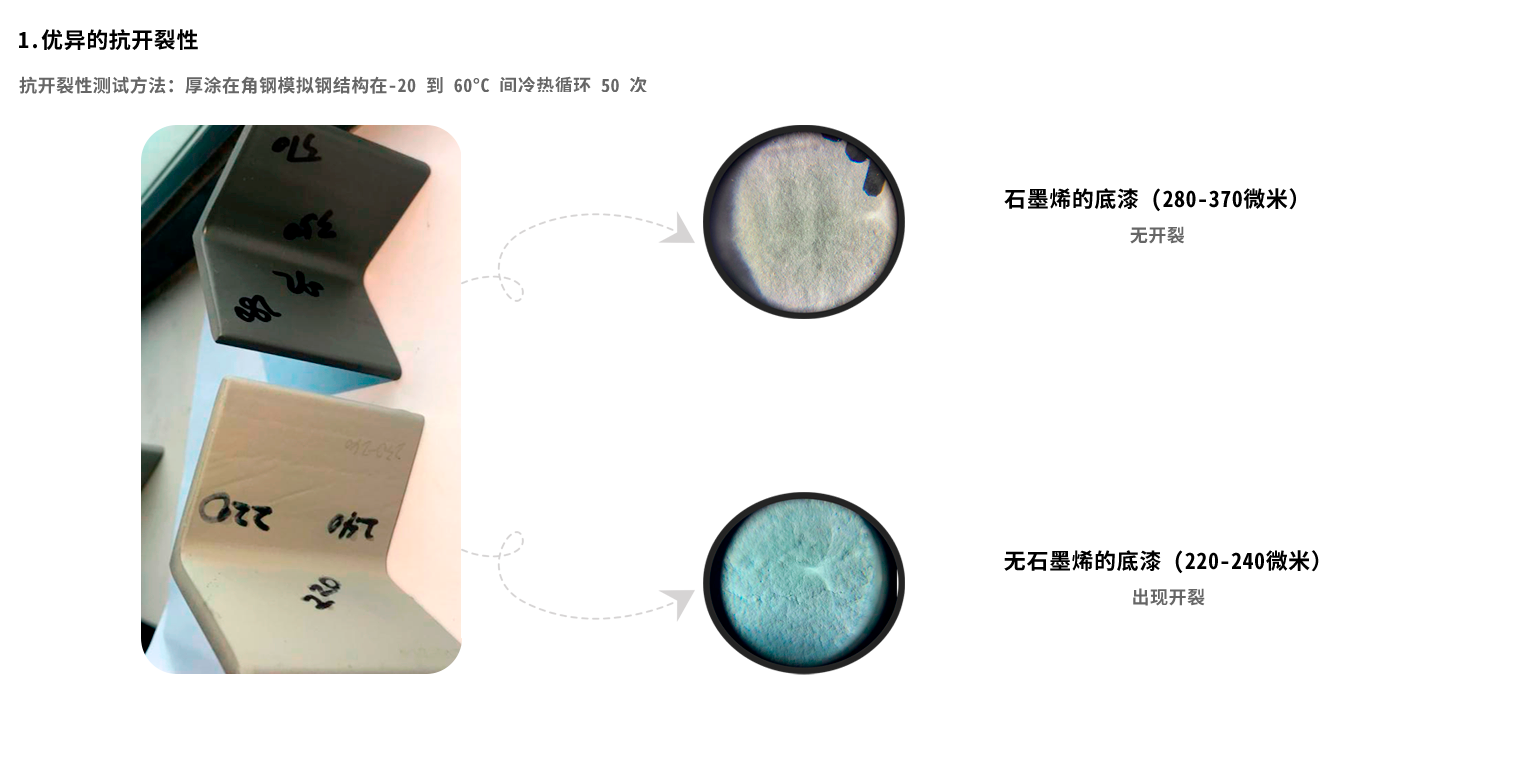

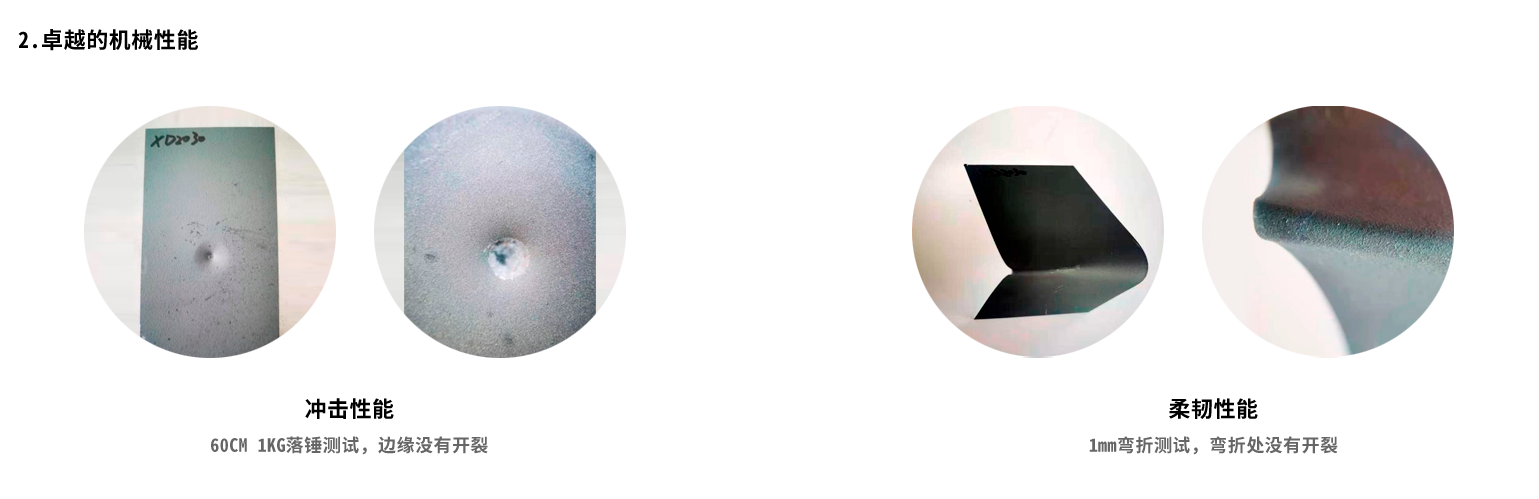

锌盾高性能冷喷烯锌性能特点

锌盾高性能冷喷烯锌对比与市场竞品

锌盾高性能冷喷烯锌对比富锌涂料

发布时间：2021-07-07 15:40:08

对比项	富锌涂料体系	冷喷烯锌体系
防腐性能测试	耐盐雾600小时（HG/ 3668）	耐盐雾4500小时以上
耐湿热性能	一般，不能单层暴露于户外环境	优秀
阴极保护性能	基本以屏障保护为主，加阴极保护，部破损处迅速锈蚀	良好阴极保护性能，有效避免缝隙腐蚀、局部腐蚀
缝隙腐蚀、局部腐蚀、酸性腐蚀	屏障保护为主，局部腐蚀情况严重	良好的阴极保护能力，局部腐蚀防护性能优异，冷喷烯锌复合涂层有效解决酸雨腐蚀问题
维修周期	5~7年左右，局部前处理不当或施工不良的地方，1~2年出现锈蚀	15年以上
施工难度	中等，对前处理及施工环境条件要求较高，否则易出现开裂脱落现象	易，可在工厂及现场方便施工，对施工环境条件要求为普通要求
维修难度	必须彻底打磨至钢铁本体，维修难度较大	具有良好重涂性能，重涂前处理要求低
成本	采购费用高，全寿命周期内多次重涂维护，直接间接损失较大	采购费用低，长效防腐，避免多次维护，腐蚀适应性较好，施工及维护方便，全寿命费用较低
